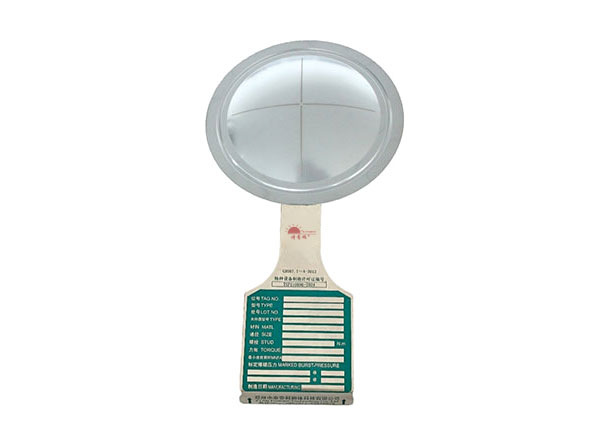

正拱带槽型爆破片/LC
爆破片上加工有减弱槽的正拱形爆破片，拱形凹面处于压力系统的高压侧，在爆破片凹面侧加工带有"十""C"字形槽，以减弱材料的厚度来控制爆破压力的，当被保护承压系统超压时，爆破片沿槽拉伸，发生塑性变形， *终在设定的压力拉伸破环泄放压力，从而保护承压设备。
● 适用于气体、液体（特殊结构)两种介质
● 适用于中、高压工况
● * 大工作压力可达 * 小爆破压力的80%
● 抗疲劳性能优于正拱普通型
● 爆破后无碎片，能与安全阀串联使用
产品主要型式有：
1、正拱带槽型爆破片LC与夹持器LJ配套使用，适用于无背压、无真空的工况
2、正拱带槽型爆破片以"C"字形刻槽命名为环向刻槽型爆破片LCH
技术特性
产品型号及代号 正拱带槽型爆破片 LC 常用爆破片材料 奥氏体不锈钢、镍、因康镍、蒙乃尔、哈氏合金等 密封膜 喷涂氟塑料等其他特材 泄放尺寸范围 DN 10– DN 600 常温爆破压力范围 0.2 – 80MPaG (和材料、直径有关) 误差 ±5%~ ±50%（和设计爆破片有关） 工作温度 ≤ 450°C 操作比 80% 夹持器 碳钢、奥氏体不锈钢、特材（如因康镍、哈氏合金等） 碎片 无 和安全阀配套使用 推荐 可否引起撞击火花 否 选用时应注意 对有真空工况需特别提出 - 相关标签：爆破片安全装置
-
