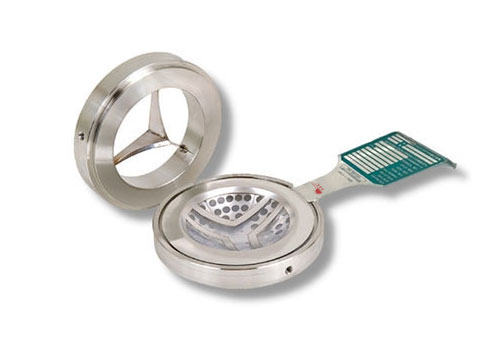

低压双向爆破片
爆破片由带终止孔的穿孔金属膜片、氟聚合物密封膜和不锈钢刀架组合而成，可以满足工艺系统两个方向的压力泄放。
● 仅适用于气体介质
● 仅适用于低压、超低压工况
● 正向 * 大工作压力可达 * 小爆破压力的80%，反向 * 大工作压力可达 * 小爆破压力的90%
● 该爆破片广泛应用于储罐安全防护场合。
技术特性
产品型号及代号 低压双向爆破片YDV 常用爆破片材料 奥氏体不锈钢 密封膜 PTFE 泄放尺寸范围 DN 50– DN 350 常温爆破压力范围 0.0015 – 0.8MPaG 误差 ±5% ~ ±50% 工作温度 * 高耐温 400°C 操作比 正向80%，反向90% 夹持器 碳钢、奥氏体不锈钢 碎片 无 和安全阀配套使用 不推荐 可否引起撞击火花 否 选用时应注意 针对实际生产条件和设计要求，选择合适的基本类型组合而成 低压双向爆破片在22℃爆破压力范围一览表
泄放口径 爆破压力（单位：MPaG） 公称通径 公称尺寸 YDV mm in Min Max 50 2" 0.04 0.8 80 3" 0.03 0.5 100 4" 0.025 0.5 125 5" 0.025 0.5 150 6" 0.02 0.4 200 8" 0.02 0.4 250 10" 0.015 0.35 300 12" 0.015 0.35 350 14" 0.015 0.3 - 相关标签：爆破片安全装置
-
