- 石墨爆破片（PM）

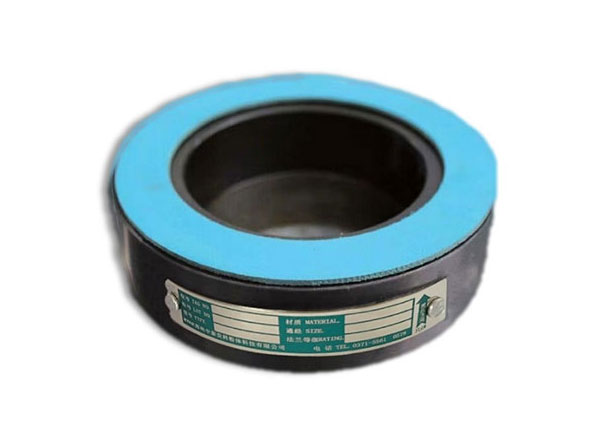

石墨爆破片是以石墨材料为基体的包片装置，在石墨基体的一侧或两侧加工凹槽以控制爆破压力，石墨基体受压后由剪切力而破裂泄压。为增加石墨爆破片石墨基体刚度，用金属钢套包裹石墨爆破片。
● 适用于气、液两相介质
● 耐腐蚀性能好，适用于各种腐蚀性较强的介质
● * 大工作压力可达 * 小爆破压力的80%
● 爆破片后有大量碎片，不能与安全阀串联。
● * 高允许使用温度为200℃
技术特性
产品型号及代号 石墨爆破片PM 常用爆破片材料 石墨+304钢套 密封膜 加PTFE增强耐腐能力 泄放尺寸范围 DN 25– DN 500 常温爆破压力范围 0.015 – 3 MPaG 误差 ±10% ~ ±25% 工作温度 ≤240°C（浸树脂） 操作比 80% 夹持器 碳钢、奥氏体不锈钢 碎片 有 TS 认证 通过 和安全阀配套使用 不推荐 可否引起撞击火花 否 选用时应注意 针对实际生产条件和设计要求，选择合适的基本类型组合而成 石墨爆破片在22℃爆破压力范围一览表
泄放口径 爆破压力（单位：MPaG） 公称通径 公称尺寸 PM mm in Min Max 25 1" 0.5 3 40 0.1 2 50 2" 0.08 1.8 80 3" 0.05 1.5 100 4" 0.05 1.2 125 5" 0.04 1 150 6" 0.03 1 200 8" 0.03 0.8 250 10" 0.02 0.8 300 12" 0.02 0.8 350 14" 0.02 0.8 400 16" 0.015 0.8 500 18" 0.015 0.8 - 相关标签：爆破片安全装置
-
