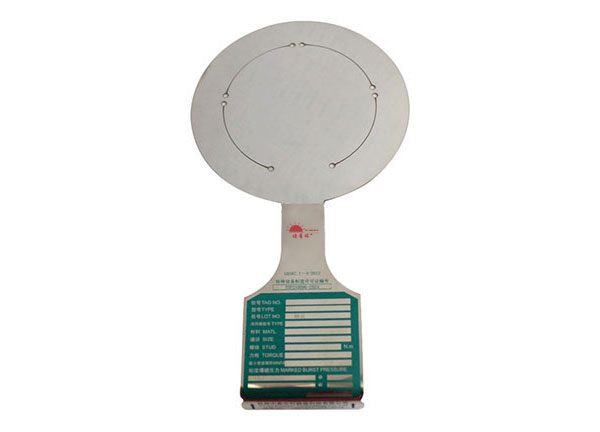

平板开缝型爆破片/PF
爆破片由带终止孔（缝）的平板形膜片与密封膜组合而成，当被保护承压系统超压时，爆破片沿平板上相邻加工终止孔间薄弱处拉伸，发生塑性变形， *终在设定的压力拉伸破环泄放压力，从而保护承压设备。
● 适用于气体、气液、粉尘介质
● 仅适用于低压工况
● * 大工作压力可达 * 小爆破压力的50%
● 抗疲劳性能差，背压和全真空工况时需加托架
● 该爆破片广泛应用于粉尘爆炸场合
产品主要型式有：
1、平板开缝型爆破片PF与夹持器PJ配套使用
2、平板开缝型爆破片PF可与法兰直接对夹，爆破片可根据法兰连接尺寸制作螺栓孔，膜片正反面佩带无石棉垫片，可保证密封。
技术特性
产品型号及代号 平板开缝型爆破片 PF 常用爆破片材料 奥氏体不锈钢、铝 密封膜 PTFE、铝膜、镍 泄放尺寸范围 DN 32– DN 1200（如需更大尺寸爆破片，需提前与厂家沟通联系） 常温爆破压力范围 0.0025 – 1MPaG (和材料、直径有关) 误差 ±5% ~ ±50% 工作温度 ≤耐温 400°C 操作比 50% 夹持器 碳钢、奥氏体不锈钢（也可系统法兰夹持） 碎片 有 和安全阀配套使用 不推荐 可否引起撞击火花 否 选用时应注意 爆破片为平板型，抗疲劳性较差，一般适用于特殊场合 - 相关标签：爆破片安全装置
-
