- 反拱带槽型爆破片/YC

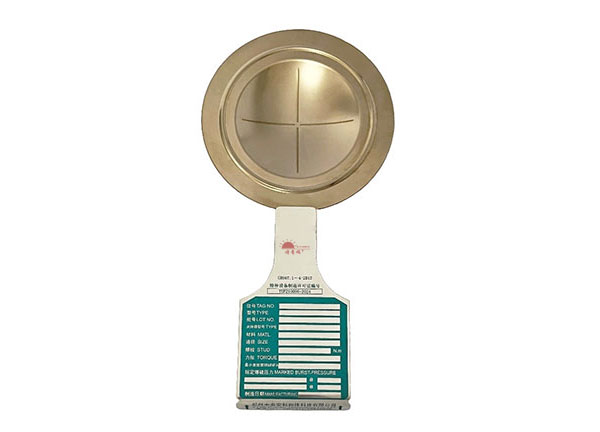

反拱带槽型爆破片/YC
爆破片上加工有减弱槽的反拱形爆破片，拱形凸面处于压力系统的高压侧，在爆破片凹面侧加工带有"十""C"字形减弱槽，当被保护承压系统超压时，爆破片沿减弱槽失稳翻转破裂，泄放压力，从而保护承压设备。
● 仅适用于气体单种介质（特殊结构时可适用气液混合介相）
● 适用于中压、有脉动压力或全真空工况
● 最 大工作压力可达最 小爆破压力的90%
● 抗疲劳性能好，无需托架即可承受全真空
● 爆破后无碎片，能与安全阀串联使用
产品主要型式有：
1、反拱带槽型爆破片YC与夹持器YJ配套使用
2、焊接型爆破片YCJ，是将爆破片与金属压环或夹持器焊接为一个整体，保证密封性，安装简单，使用方便。
技术特性
产品型号及代号 反拱带槽型爆破片 YC 常用爆破片材料 奥氏体不锈钢、镍、因康镍、蒙乃尔、哈氏合金等 密封膜 喷涂氟塑料等其他特材 泄放尺寸范围 DN 32– DN 600 常温爆破压力范围 0.1 – 12MPaG (和材料、直径有关) 误差 ±0.015MPa ~ ±50% 工作温度 ≤ 480°C 操作比 90% 夹持器 碳钢、奥氏体不锈钢、特材（如因康镍、哈氏合金等） 碎片 无 和安全阀配套使用 推荐 可否引起撞击火花 否 选用时应注意 当介质为全液相，爆破片材质不可选用镍材 - 相关标签：爆破片安全装置
-
