- 反拱鳄齿型爆破片/YE

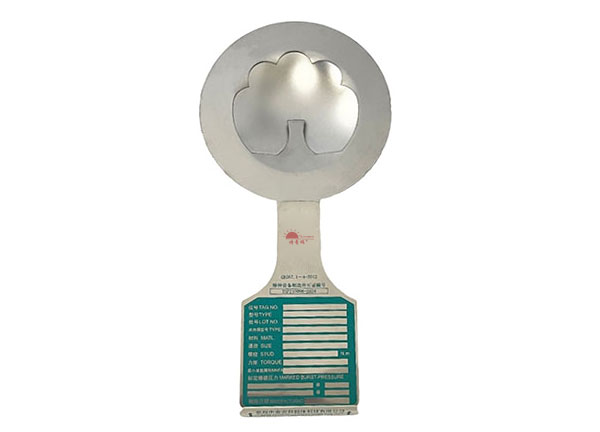

反拱鳄齿型爆破片/YE
爆破片失稳翻转时因触及环形鳄齿而破裂的反拱形爆破片，拱形凸面处于压力系统的高压侧，由单层金属膜片和环形锋利鳄齿构成的复合式爆破片。
● 仅适用于气体单种介质
● 受鳄齿强度限制，仅适用于低压工况
● 最 大工作压力可达最 小爆破压力的90%
● 抗疲劳性能好，可适用于有脉动压力的场合
● 爆破后无碎片，能与安全阀串联使用
● 无需托架即可承受全真空
产品主要型式有：
1、反拱鳄齿型爆破片YE与夹持器YJ配套使用
2、需要适用于气液混合工况时，可在单层金属膜片刻环形槽，在失稳翻转时，鳄齿沿环槽切割金属膜片而开启，达到泄放目的。此型号多命名YCE
技术特性
产品型号及代号 反拱鳄齿型爆破片 YE 常用爆破片材料 奥氏体不锈钢、镍 密封膜 喷涂氟塑料/奥氏体不锈钢 泄放尺寸范围 DN 32– DN 350 常温爆破压力范围 0.05 – 3.5MPaG (和材料、直径有关) 误差 ±5%~ ±25%（和设计爆破片有关） 工作温度 ≤ 400°C 操作比 90% 夹持器 碳钢、奥氏体不锈钢 碎片 无 和安全阀配套使用 不推荐 可否引起撞击火花 可能性很小 选用时应注意 对安装方式和位置要求苛刻，爆破片凹面不允许有任何物质积存 - 相关标签：爆破片安全装置
-
